محل منبع: | چین |
---|---|
نام تجاری: | AI |
گواهی: | ISO,CE |
شماره مدل: | TIEC60076 |
مقدار حداقل تعداد سفارش: | 1 دستگاه تست رفتار آتش را تنظیم کنید |
قیمت: | Negotiable |
جزئیات بسته بندی: | یک دستگاه تست رفتار آتش سوزی در یک جعبه تخته سه لا بسته بندی شده است |
زمان تحویل: | 30 روز |
شرایط پرداخت: | T/T، وسترن یونیون |
قابلیت ارائه: | 200 ست در ماه |
استاندارد تست: | GB1094.11، IEC 60076-11 | شیء آزمایشی: | تبدیل کننده |
---|---|---|---|
ابعاد اتاق آزمایش: | 1000*2000*4000 میلی متر | اندازه ورودی هوا: | 800 × 400 میلی متر |
اندازه درگاه اگزوز: | 300 W × 1000D میلی متر | طول مجرای ورودی هوا: | > 2.6 متر |
دمای پانل تشعشع: | 750 درجه سانتیگراد | دمای هوای ورودی: | 15 درجه سانتیگراد تا 30 درجه سانتیگراد |
کنترل: | کامپیوتر + Labview | قطر ترموکوپل: | 2 میلی متر |
برجسته: | ماشین تست رفتار آتش سوزی,ماشین تست ترانسفورماتور,IEC 60076-11 |
معرفی محصول

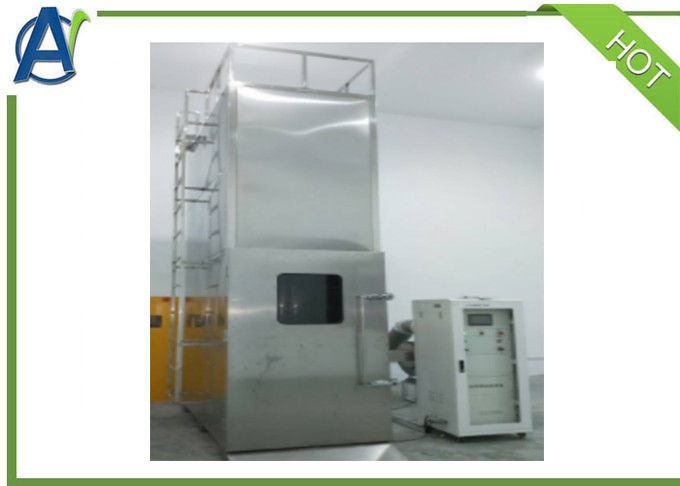

ماشین تست رفتار حریق ترانسفورماتور مطابق با GB1094.11-2007، IEC 60076-11-2018 و سایر مقررات مربوطه طراحی شده است.
هنگامی که جریان معینی از هوای ورودی به جعبه می رسد، روشنایی تابش 24 کیلووات نیز برای نمونه فراهم می شود.آزمایش احتراق را روی نمونه ترانسفورماتور در شرایط احتراق الکلی انجام دهید و چگالی دود در لوله دود و دمای آزمایش نمونه را ثبت کنید.این تجهیزات تست برای تست احتراق ترانسفورماتورهای قدرت نوع خشک (شامل اتوترانسفورماتورها) با بالاترین ولتاژ 40.5 کیلووات و کمتر و حداقل یک سیم پیچ بالاتر از 1.1 کیلو ولت یا ترانسفورماتورهای درگیر در سایر استانداردهای مربوطه قابل استفاده است.
استانداردهای مرجع:
GB1094.11-2007، IEC 60076-11-2018
ویژگی اتاقک:
1. ابعاد محفظه آزمایش احتراق فولاد ضد زنگ 100 ± 100 (W) × 2000 ± 100 (D) X4000 ± 100 (H) میلی متر.سطح داخلی محفظه بالاتر از سطح زمین است و قسمت عقب با مواد عایق حرارتی سنگ فرش شده است.
2. در قسمت پایین جعبه، یک ورودی هوا با فاصله 800 ± 20 (W) × 400 ± 10 (D) از جلوی محفظه وجود دارد.
3. ترموکوپل وارداتی ترموکوپل زرهی نوع K به قطر 2 میلی متر داخل محفظه تعبیه شده است.
4. دودکش در بالای جعبه مجهز به بادسنج برای نظارت بر سرعت باد در خروجی محفظه احتراق است.
5. یک درگاه اگزوز 300 ± 30 (W) × 1000 ± 100 (D) در بالای محفظه وجود دارد که برای از بین بردن دود در طول آزمایش راحت است.
6. طول مجرای ورودی هوا بیش از 2.6 متر است و قطر لوله دود 350 میلی متر است. دمای هوای ورودی را می توان کنترل کرد.
7. دستگاه تست رفتار آتش به یک کابینت کنترل الکتریکی استاندارد مجهز شده است.
8. لوله اگزوز دود فولاد ضد زنگ و لوازم جانبی مربوطه عرضه می شود.
سیستم احتراق
1. دستگاه احتراق الکترونیکی خودکار؛می تواند احتراق خودکار از راه دور را تشخیص دهد.
2. تجهیزات تست رفتار آتش سوزی ترانسفورماتور به صفحه تابش حرارتی گرمایش الکتریکی قابل تنظیم 24 کیلووات مجهز شده است.پانل تابشی می تواند آزادانه به جلو و عقب حرکت کند.فاصله از نمونه می تواند الزامات استاندارد را برآورده کند.
3. دمای پانل تابشی می تواند به 750 درجه سانتیگراد برسد.
4. نظارت بر دمای واقعی در محفظه.
5. دستگاه تست رفتار آتش سوزی ترانسفورماتور مجهز به هشدار دمای بالا است.
سیستم کنترل
کنترل دمای هوای ورودی
1. تستر رفتار حریق ترانسفورماتور مجهز به سیستم کنترل دمای ورودی هوا است.حجم ورودی هوا 0.21 × (15±1%) m3/s.
2. دمای هوای ورودی باید الزامات استاندارد 15 درجه سانتیگراد تا 30 درجه سانتیگراد را برآورده کند.
3. مجهز به سیستم دریافت و کنترل دمای هوای ورودی.
4. دستگاه تست رفتار آتش ترانسفورماتور مجهز به بادسنج وارداتی، این سیستم حجم هوای ورودی را در زمان واقعی کنترل می کند.
5. فن تبدیل فرکانس و مبدل فرکانس نام تجاری وارداتی برای کنترل خودکار سرعت باد مجهز شده اند.
سیستم اندازه گیری تراکم دود
1. تجزیه و تحلیل تراکم دود: اندازه گیری چگالی دود و دمای رنگ 2900 ± 100K با یک سیستم نور رشته ای.محدوده نوسان فعلی ± 0.5٪.خروجی خطی مقدار چگالی دود با تابع جبران زمان.
2. عدسی نور را در یک پرتو موازی 20 میلی متری جمع می کند.d/f<0.04.
3. آشکارسازهای نوری وارداتی از ایالات متحده;مطابقت های توزیع طیفی با CIE مطابقت دارد.دقت تابع استاندارد رنگی ± 5٪ است.خطی بودن خروجی در 3٪ از عبور نور یا 1٪ از عبور نور مطلق است.
4. 90% زمان پاسخگویی سیستم نباید از 3 ثانیه تجاوز کند.
سیستم تست کامپیوتری
1. کابینه کنترل استاندارد، کامپیوتر + سیستم کنترل هوشمند Labview.
2. داده های تجربی به طور خودکار ذخیره می شوند و می توان آزادانه از آنها پرس و جو کرد.گزارش آزمون را می توان آزادانه چاپ کرد.
3. محفظه آزمایش رفتار آتش ترانسفورماتور مجهز به کنترل خودکار ورودی هوا و سیستم اکتساب سرعت باد است.
4. مجهز به سیستم اکتساب سرعت باد مجرای اگزوز.فن اگزوز می تواند اگزوز دود اتوماتیک را با حجم هوای زیاد پس از آزمایش تشخیص دهد.
5. سیستم کنترل Labwiew اختصاص داده شده به ابزارهای آزمایشی، با رابط دوستانه، عملیات آسان و کنترل دقیق.قابلیت: نمایش وضعیت ابزار.کالیبره کردن ابزار و ذخیره نتایج کالیبراسیون.جمع آوری داده های تست؛محاسبه پارامترهای مورد نیاز؛نمایش نتایج با توجه به الزامات استاندارد؛میانگین تست های متعدد
6. اکتساب داده ها: نمایش دیجیتال بلادرنگ و نمایش صفحه منحنی داده های نظارتی (دما، جریان، فشار دیفرانسیل، عبور نور، و غیره).ماژول گزارش تست دارای عملکردهای قدرتمندی است و می تواند گزارش ها را پیش نمایش، ویرایش و تولید کند.
