I. معرفی محصول
روش آزمون چگالی دود کوره آزمون چگالی دود NBS از موسسه ملی استاندارد و فناوری NIST (پیشین NBS) در ایالات متحده مشتق شده است و در بسیاری از زمینه های آزمون ترویج و به کار گرفته شده است.
این روش آزمون می تواند برای تشخیص سطح چگالی دود محصولات پلاستیکی، مواد غیر فلزی در حمل و نقل ریلی، مواد غیر فلزی در کشتی ها، محصولات سیم و کابل و غیره استفاده شود. بر اساس این روش آزمون، استانداردهای قابل اجرا به طور کلی ASTM E662، ISO 5659-2 و روش آزمون چگالی دود NES 711 در استانداردهای ملی هستند.
این استاندارد آزمون نتایج دقیق تری نسبت به روش قبلی تستر چگالی دود مصالح ساختمانی دارد. در عین حال، سنسور نوری از لامپ فوتومولتی پلایر دقیق تری استفاده می کند که می تواند تغییرات ظریف در محتوای دود در جعبه را ثبت کند؛ در صورت انتخاب دستگاه های آزمون دیگر، مانند لوله تشخیص گاز Delge، می توان آزمون سمیت دود استاندارد هوانوردی را انجام داد و می توان آن را به تجهیزات طیف سنجی مادون قرمز فوریه FTIR متصل کرد تا تجزیه و تحلیل کیفی و کمی محتوای دود را تکمیل کند.

II. ویژگی های عملکردی

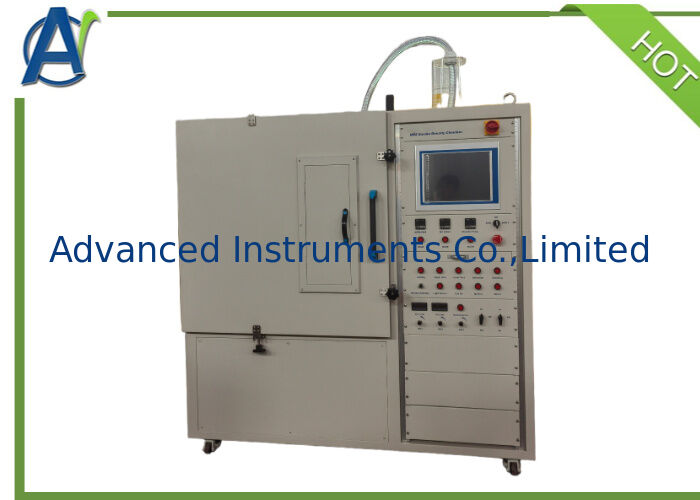

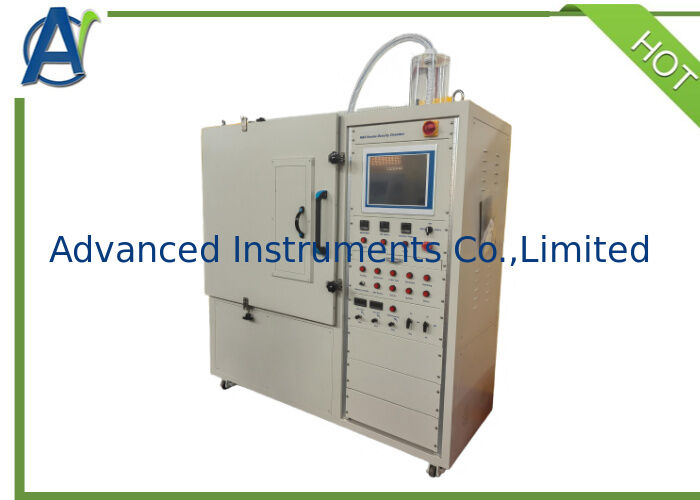

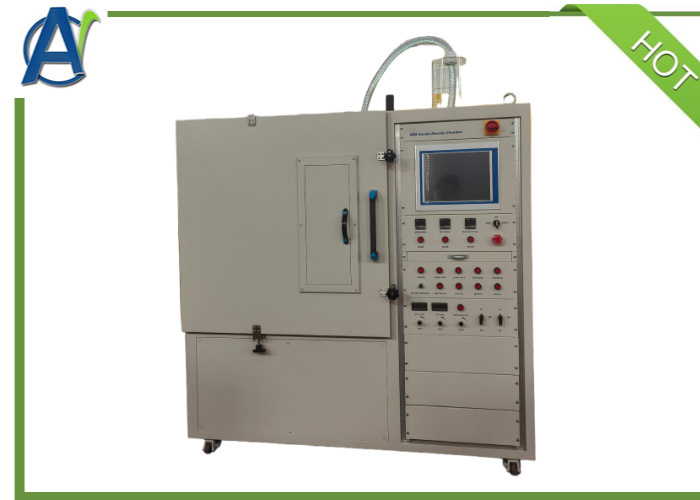

1. ابعاد داخلی محفظه آزمون جعبه چگالی دود 914 میلی متر × 914 میلی متر × 610 میلی متر است و دیواره های داخلی و خارجی با پوشش PTFE تیمار شده اند که می تواند در برابر فرسایش گازهای خورنده قوی مقاومت کند و عمر مفید جعبه را به طور قابل توجهی افزایش دهد؛

2. جعبه از طرح درب کاملاً باز استفاده می کند که تمیز کردن داخل جعبه آزمون را برای کاربران آسان تر می کند. هنگام تعویض لوازم جانبی آزمون استاندارد مختلف، کارایی نیز می تواند به طور قابل توجهی افزایش یابد؛

3. نصب دستگاه های گرمایش کمکی بر روی دیوار خارجی محفظه جعبه آزمون، و تنظیم دما در داخل جعبه بر اساس الزامات استاندارد مختلف؛

4. نصب دستگاه فویل آلومینیومی ضد انفجار در داخل جعبه، که می تواند خطر شخصی پرسنل آزمون را در صورت بروز حوادث کاهش دهد؛

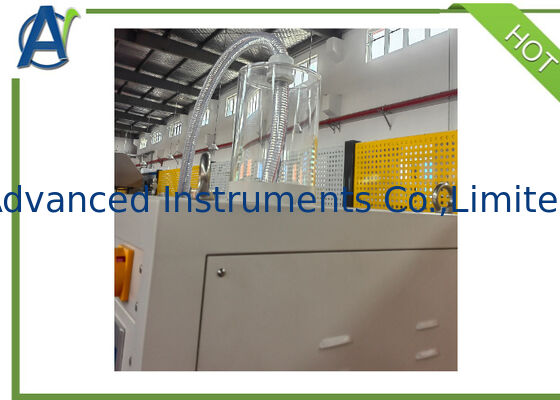

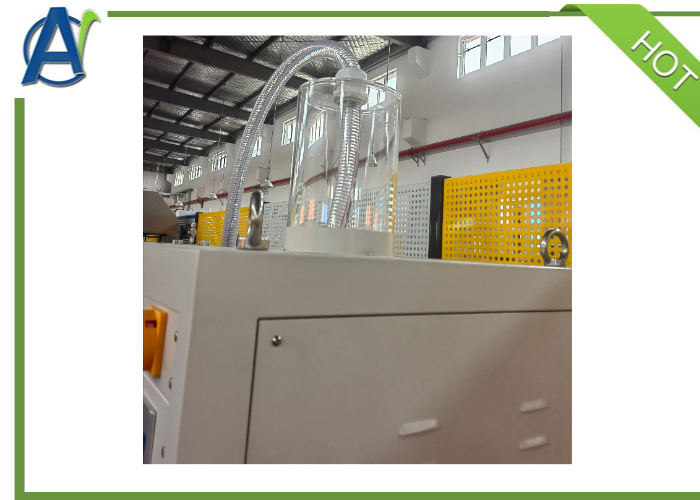

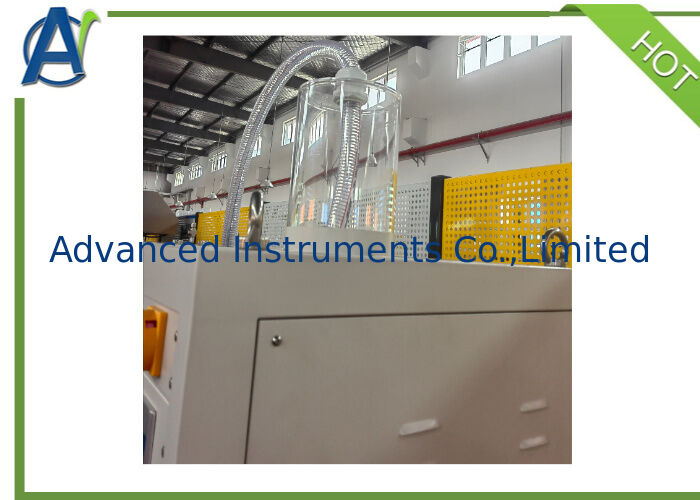

5. یک پورت تخلیه فشار در بالای جعبه وجود دارد که به یک بطری ظرفیت تنظیم کننده فشار متصل است و می تواند فشار داخلی جعبه را تنظیم کند؛

6. هم بالای جعبه و هم پایین آن مجهز به سیلندرهای متحرک خودکار برای استنشاق و تخلیه دود هستند؛

7. مجهز به دستگاه کوره تابشی ASTM E662، می تواند خروجی تابش حرارتی 25KW/M2 را فراهم کند؛

8. مجهز به یک مشعل شش سر استاندارد ASTM E662، می تواند در کنار کوره تابشی برای آزمون احتراق شعله استفاده شود؛

9. ارائه کالریمتر صفحه مسی خنک شونده با هوا، که می تواند دمای سطح خود را با استفاده از روش خنک کننده پشتی در طول آزمون تنظیم کند؛

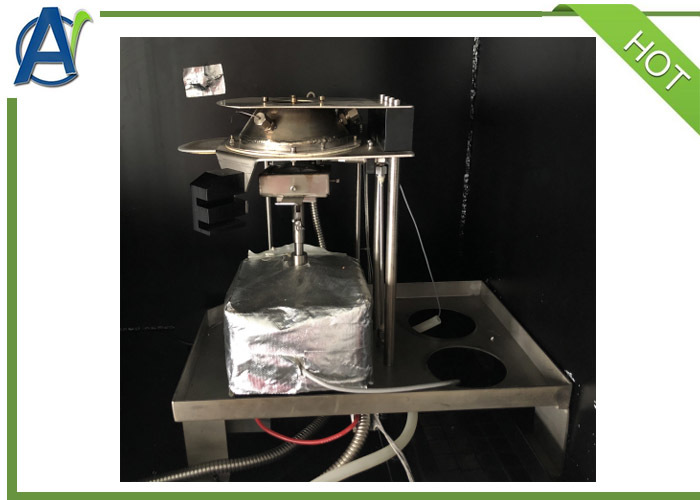

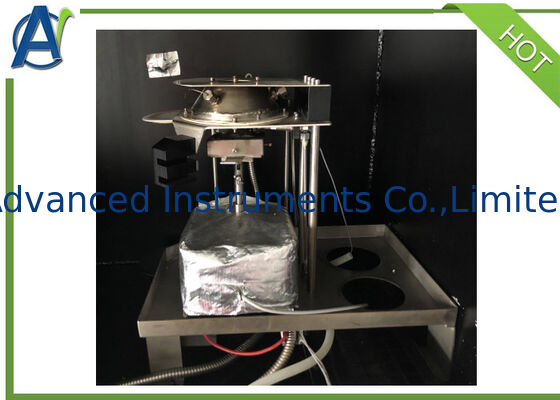

10. مجهز به دستگاه مخروط تابشی ISO 5659-2/GB/T8323، می تواند خروجی تابش حرارتی 50KW/M2 را فراهم کند؛

11. ارائه مشعل های شعله باز استاندارد ISO 5659-2/GB/T8323، که می تواند برای آزمون احتراق شعله با مخروط تابشی استفاده شود؛

12. ارائه متر جریان حرارتی SB خنک شونده با آب، با گواهی اندازه گیری استاندارد همراه؛

13. می توان آن را به یک منبع آب خنک کننده خود چرخه مجهز کرد، بدون نیاز به منبع آب خنک کننده خارجی، که استفاده از آن را برای کاربران راحت می کند؛

14. مجهز به دستگاه توزین، قادر به انجام آزمون چگالی دود MOD و آزمون ترموگراویمتری مواد؛

15. سنسور دارای محدوده 0-2000 گرم و دقت 0.1 گرم است؛

16. مجهز به مشعل شعله باز NES 711 و فن مخلوط کن (اختیاری)؛

17. سوئیچ بین کوره تابشی و مخروط تابشی توسط اتصالات هوانوردی متصل می شود و کاربران فقط نیاز به اتصال و جدا کردن برای تکمیل تعویض بین دستگاه های آزمون استاندارد مختلف دارند؛

18. یک کاست نوری در بالای جعبه نصب شده است، و منبع نور یک لامپ فوتومولتی پلایر از نوع پنجره جانبی با پاسخ فرکانسی S-4 است. دقت انتقال می تواند به 0.0001% برسد؛

19. می تواند به طور خودکار به سه سطح: شفاف، فیلتر و تاریک بر اساس تغییرات در وضعیت چگالی دود سوئیچ کند؛

20. نصب فیلتر انبساط خنثی ND2 در کاست نه تنها کالیبراسیون خودکار کاربر را تسهیل می کند، بلکه در طول آزمون به طور خودکار دنده ها را تعویض می کند؛

21. قسمت پایین جعبه یک منبع نور رشته ای است که می تواند خروجی نقطه نور یکنواخت را فراهم کند؛

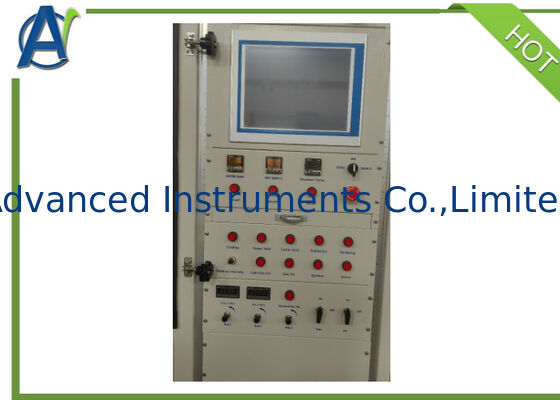

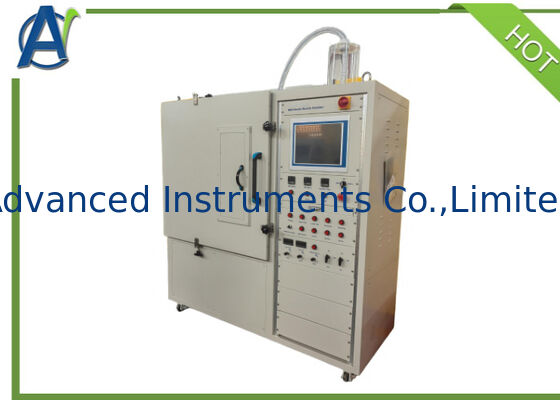

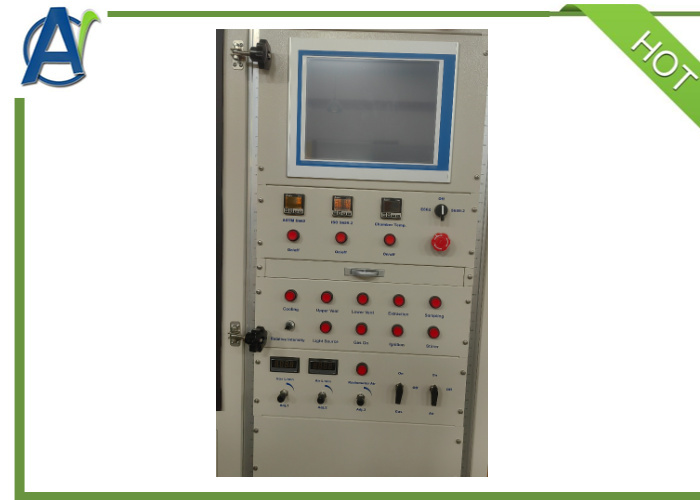

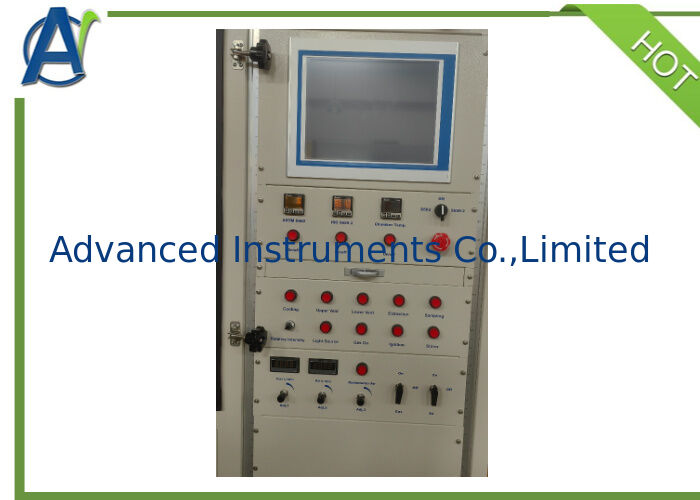

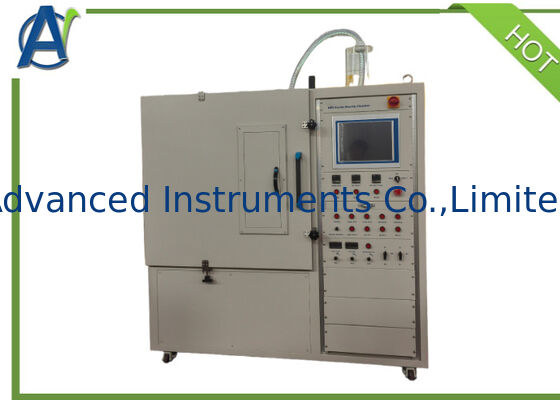

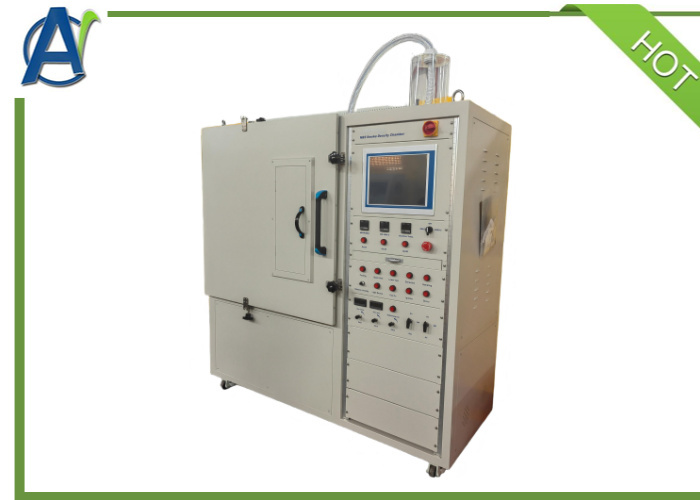

22. جعبه آزمون چگالی دود به عنوان یک سیستم یکپارچه طراحی شده است، مجهز به کامپیوتر صفحه لمسی. کاربران می توانند از نرم افزار آزمون برای تنظیم و کنترل کل فرآیند از طریق کامپیوتر استفاده کنند.

III. الزامات نصب

پلاستیک ها - تولید دود - بخش 2: تعیین چگالی نوری با آزمون تک محفظه ای

روش آزمون استاندارد برای چگالی نوری خاص دود تولید شده توسط مواد جامد

نهاد صادر کننده

ISO (سازمان بین المللی استانداردسازی)
