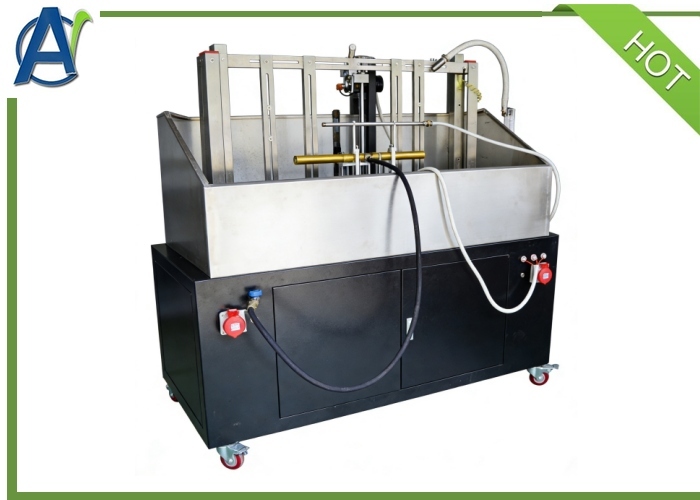

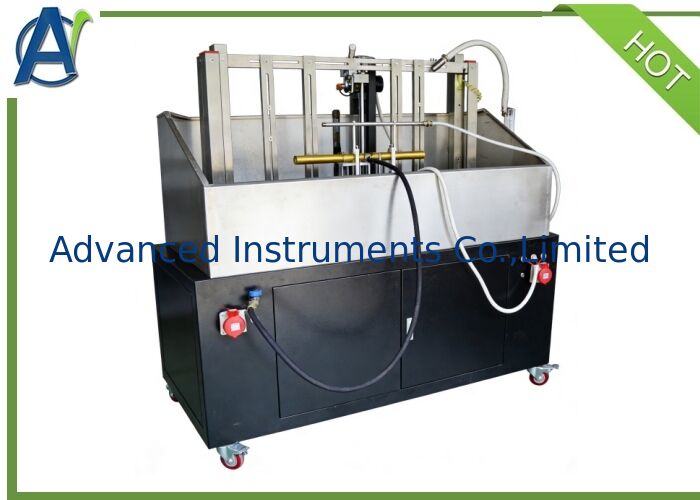

BS 6387 IEC 60331بررسي کننده مقاومت در برابر آتش تحت شرایط آتش (استانداردی کامل)

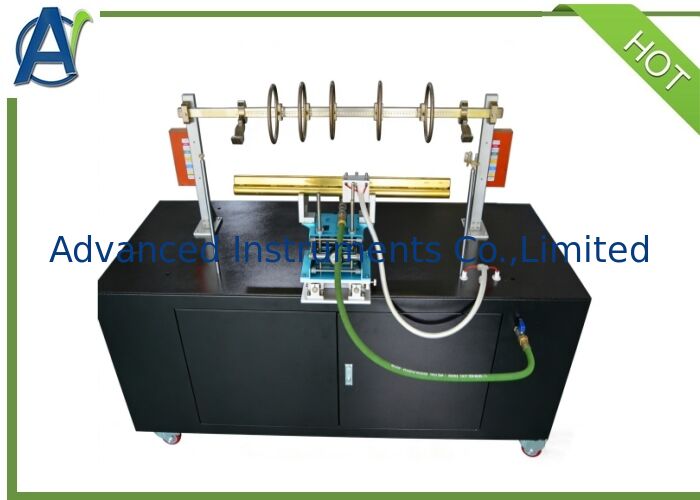

BS 6387 IEC 60331Cable Circuit Integrity Fire Resistance Tester Under Fire Conditions (Full Standard)
BS 6387 IEC 60331Cable Circuit Integrity Fire Resistance Tester Under Fire Conditions (Full Standard) BS 6387 IEC 60331Cable Circuit Integrity Fire Resistance Tester Under Fire Conditions (Full Standard) BS 6387 IEC 60331Cable Circuit Integrity Fire Resistance Tester Under Fire Conditions (Full Standard) BS 6387 IEC 60331Cable Circuit Integrity Fire Resistance Tester Under Fire Conditions (Full Standard) BS 6387 IEC 60331Cable Circuit Integrity Fire Resistance Tester Under Fire Conditions (Full Standard) BS 6387 IEC 60331Cable Circuit Integrity Fire Resistance Tester Under Fire Conditions (Full Standard) BS 6387 IEC 60331Cable Circuit Integrity Fire Resistance Tester Under Fire Conditions (Full Standard) BS 6387 IEC 60331Cable Circuit Integrity Fire Resistance Tester Under Fire Conditions (Full Standard) BS 6387 IEC 60331Cable Circuit Integrity Fire Resistance Tester Under Fire Conditions (Full Standard) BS 6387 IEC 60331Cable Circuit Integrity Fire Resistance Tester Under Fire Conditions (Full Standard) BS 6387 IEC 60331Cable Circuit Integrity Fire Resistance Tester Under Fire Conditions (Full Standard) BS 6387 IEC 60331Cable Circuit Integrity Fire Resistance Tester Under Fire Conditions (Full Standard)
اطلاعات پایه
محل منبع: چین
نام تجاری: Advanced Instruments
گواهی: BS 6387;IEC 60331;BS 8491;EN 50200
شماره مدل: AIC-52019BS
مقدار حداقل تعداد سفارش: 1 مجموعه
قیمت: $3000~$5000
جزئیات بسته بندی: مورد تخته سه لا
زمان تحویل: 90 روز
شرایط پرداخت: L/C، T/T، D/P
قابلیت ارائه: 10Set/ماه
بهترین قیمت اکنون تماس بگیرید
بعد از سرویس: پاسخ در 12 ساعت و 12 ماه گارانتی: 1سال کامل
بسته حمل و نقل: مورد تخته سه لا استاندارد تست: BS 6387؛ IEC 60331؛ BS 8491؛ EN 50200
گاز: پروپان، هوای فشرده خشک کاربرد: تست کابل و سیم
رنگ: خاکستری عملیات: خودکار
مشخصات: 1500mm×700mm×1200mm (اندازه براکت تست) تابع: کابل مقاومت در برابر آتش، شوک و تست اسپری آب
تست دمای شعله: 40±950 درجه سانتی گراد ولتاژ تست: 100 تا 1000 ولت
برجسته کردن:

BS 6387,IEC 60331,آزمایش کننده مقاومت آتش کابل

,

IEC 60331

,

Cable Fire Resistance Tester

مقدمه عمومی
1.1 توضیحات محصول

ماشین آزمایش آتش استاندارد کامل استاندارد GB، lEC و BS استانداردهای جامع. ساختار و عملکرد ماشین آزمایش احتراق شامل آزمایش ویژگی های آتش،آزمایش مقاومت در برابر آب و آتش و آزمایش مقاومت در برابر لرزش مکانیکی و آتشاین ابزار استفاده از نرم افزار کامپیوتری برای کنترل و نظارت بر روند آزمایش جریان، ولتاژ، جریان گاز، نتایج آزمایش منحنی می تواند به چاپ خروجی.مناسب برای کابل های عایق معدنی با ولتاژ نامی بیش از 0.6 ~ 1Kv، و می تواند مدار را برای مدت طولانی تحت شرایط شعله حفظ کند. In the national standard fire-resistant based on the addition of the British fire-resistant cable standard BS6387"in the case of fire to keep the circuit intact cable performance requirements specification".

1.2 استانداردهای مرتبط

  • BS 6387-2013
  • IEC 60331-(1،2,11,21,2325):2018
  • BS 8491-2008
  • استاندارد EN 50200-2006

BS 6387 IEC 60331بررسي کننده مقاومت در برابر آتش تحت شرایط آتش (استانداردی کامل) 0

پارامترهای فنی

1آزمون BS مقاومت در برابر آتش

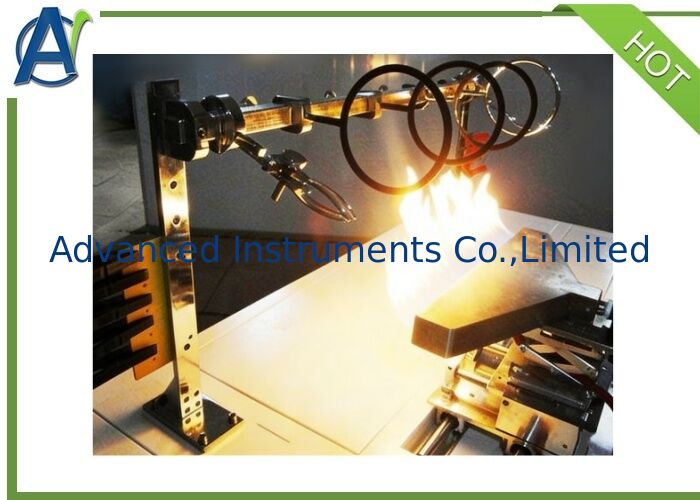

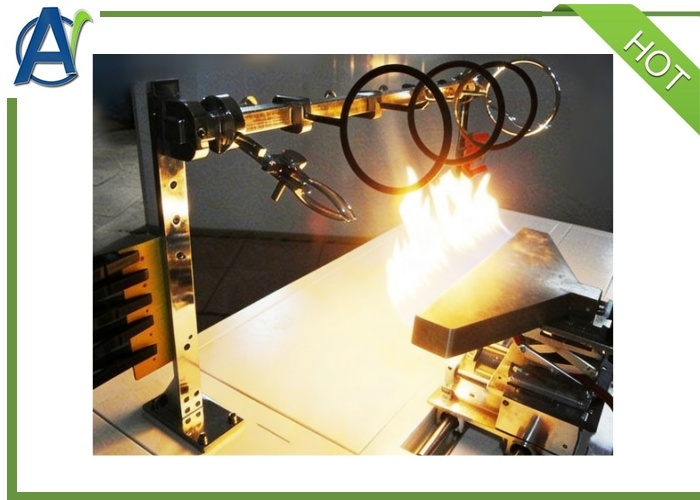

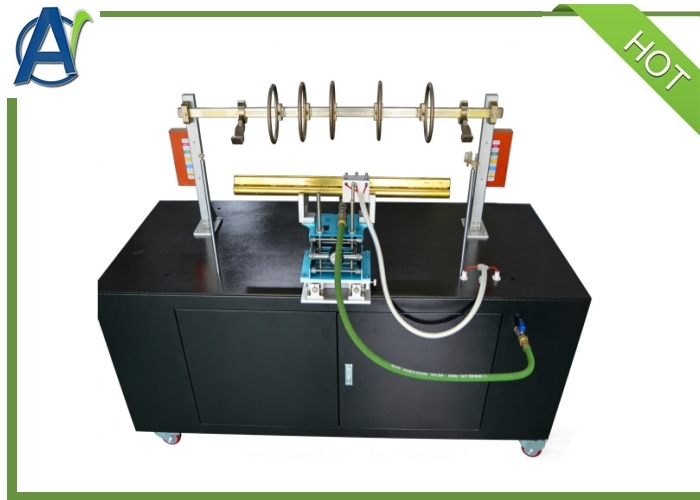

1.1 سیستم پشتیبانی کابل
کابل از طریق یک کلیمپ افقی بر روی یک سر کابل قرار می گیرد. قسمت وسط کابل با دو حلقه فلزی (که 300 میلی متر از هم فاصله دارند) ثابت می شود.که به سایر قطعات فلزی دستگاه متصل شده اندبرای کابل های بدون زره با قطر کمتر از 10 میلی متر یا برای کابل های دیگر که در طول آزمایش به طور قابل توجهی تغییر یافته اند، سه حلقه فلزی اضافی مورد نیاز است.هرکدام در فاصله حدود 150 میلی متر از حلقه اصلی نصب شده اند.
1.2 دستگاه تشخیص مداوم
در طول آزمایش، جریان اجازه عبور از تمام هسته های کابل را دارد.یک ترانسفورمور سه فاز که با ستاره متصل شده است و ظرفیت کافی برای حفظ حداکثر جریان خروجی مجاز 2A در ولتاژ آزمایش داردیک بار به هر سیم هسته ای در انتهای دیگر کابل متصل می شود و یک جریان نزدیک به 0.25A در ولتاژ نامی کابل بارگذاری می شود.
1.3 منبع گرما استاندارد BS: مطابق با AGF-1857B، طول نوزل610mm برنر
1.4 GB منبع گرما استاندارد: مطابق با AGF-1857B، طول نوزل 500mm برنرها
1.5 اندازه گیری دمای: ترمومتر زره ای با قطر 1.5 میلی متر که در نزدیکی ورودی هوا قرار دارد، 75 میلی متر بالاتر از سوزان، موازی با سوزان.1.6 دمای شعله آزمایش: 950 + 40 °C
1.7 نمونه: نمونه یک بخش از محصول نهایی است که حداقل 1200 میلی متر است و 100 میلی متر پوشش و پوشش در هر طرف برداشته شده است.سیم های هر دو سر کابل باید مطابق با اتصال الکتریکی متصل شوند..
1.8 ولتاژ آزمایش: 100 ~ 1000V تنظیم می شود
1.8 جریان آزمایش: 100 ~ 260mA تنظیم می شود

2آزمایش مقاومت در برابر لرزش مکانیکی و مقاومت در برابر آتش

2.1 BS مقاومت در برابر آتش
دیوار از مواد مقاوم در برابر گرما و ضد شعله ساخته شده و بر روی دو چوب فولادی افقی، یکی در قسمت بالای صفحه و دیگری در قسمت پایین صفحه، ثابت شده است.اين تخته حدود 900ميلي متر طول داره، عرض 300 میلی متر و ضخامت 9 میلی متر و وزن کل دیوار (یعنی تخته با قاب پشتیبانی) 10 + 0.5 کیلوگرم است. هر بیم فولاد یک لوله فولادی مربع با طول تقریبا 1 متر و 25 میلی متر است.در صورت نیاز به اسناد، باید در داخل نرده فولادی قرار گیرد. نرده فولادی بالایی باید بر روی صفحه ثابت شود تا سطح بالایی آن با لبه بالای صفحه همخوانی داشته باشد.هر پرت و صفحه فولادی یک سوراخ افقی در لبه بیرونی دارد، و موقعیت دقیق آن بر اساس الزامات خاص پد پشتیبانی و قاب پشتیبانی تعیین می شود.با قطر حدود 32 میلی متر و ضخامت 20 میلی متر.2.2 GB مقاوم در برابر آتش
2.2.1EC60331-1
نمونه با قطر بیرونی بیشتر از 20 میلی متر کابل، قاب نردبان آزمایش ضربه از یک قاب فولادی تشکیل شده است.فریم نردبان در دو مرکز قطعات فلزی عمودی می تواند به سمت چپ و راست تنظیم شود.، طول فریم نردبان تست 1200 + 100mm، ارتفاع 600 + 50mm، جرم کل فریم نردبان تست برای 24 + 1kg (استانداردهای ملی برای 18 + 1kg).
2.3 منبع گرما: سوزان مطابق با AGF-1857B، طول نوزل 500 mm
2.4 اندازه گیری دمای: یک ترمومتر زره دار با قطر 1.5 میلی متر، ترمومتر را از طریق دیوار قرار دهید و یک انتهای ترمومتر را 8mm-10mm به دیوار فاصله دهید.درجه حرارت با روش زیر اندازه گیری می شود:: در یک سر از میله فولاد کربن با قطر 3mm + 5٪، طول 300mm، یک ترمومتر را به آن متصل کنید، به طوری که می تواند دمای میله را اندازه گیری کند. میله را بگیرید و آن را به شعله نزدیک کنید،40 تا 50 ميلي متر از شهرت دور نگهش دارهنگامی که دمای شعله به 950 °C می رسد، دمای میله فولاد به 400 °C در 10s تا 20s می رسد، هنگامی که دمای شعله به 650 °C می رسد، دمای میله فولاد به 400 °C در 20s تا 40s می رسد.
2.5 دمای شعله آزمایش: 950 + 40 °C
2.6 دستگاه لرزش: متشکل از یک میله فولادی کم کربن (قطر 25mm + 5٪، طول 600mm + 5٪). بخش طولی میله موازی با دیوار و 200mm بالاتر از بالای دیوار است.یک محور آن را به دو قسمت تقسیم می کند، 200mm و 400mm، با بخش طولانی تر به سمت دیوار. سقوط از یک موقعیت موازی در 60 * C به وسط دیوار در فاصله 30 + 2 ثانیه.2.6 ولتاژ آزمایش: 100~1000V قابل تنظیم
2.7 جریان آزمایش: 100 ~ 260mA تنظیم می شود

3.BS آزمایش مقاومت در برابر آب و آتش

3.1 منبع گرما: مطابق با AGF-1857B، یک سوزنده با طول نوزل 500 میلی متر.3.2 اندازه گیری دمای: یک ترمومتر زرهی با قطر 1.5 میلی متر را زیر سطح کابل قرار دهید3.3 دمای شعله آزمایش: 650 °C +40 °C
3.4 اسپری آب: یک نوزل دوش بر روی یک استند آزمایش نصب شده، در وسط سوزنده، فشار 250kPa تا 350kPa، اسپری 0.25L / m' تا 0.30L / m' آب در اطراف نمونه ها.این اندازه گیری نرخ نیاز به یک سینی جمع آوری دارد، این سینی باید عمق کافی داشته باشد تا محور طولانی آن موازی با محور کابل باشد و در مرکز قرار گیرد. این سینی تقریبا 100 میلی متر عرض دارد 400 میلی متر طول دارد.
3.5 نمونه: نمونه بزرگتر از 1500mm از محصولات نهایی است، و آزمایش خم شدن در دمای محیط انجام شده است، پوشش ها و لایه های پوشش 100mm در هر سر را حذف کنید.سیم های سرب در انتهای کابل باید مطابق با اتصال های الکتریکی و پیشنهادات سازندگان به درستی کار کنند..6 ولتاژ آزمایش: 100 ~ 1000V تنظیم می شود
3.7 جریان آزمایش: 100 ~ 260mA تنظیم می شود

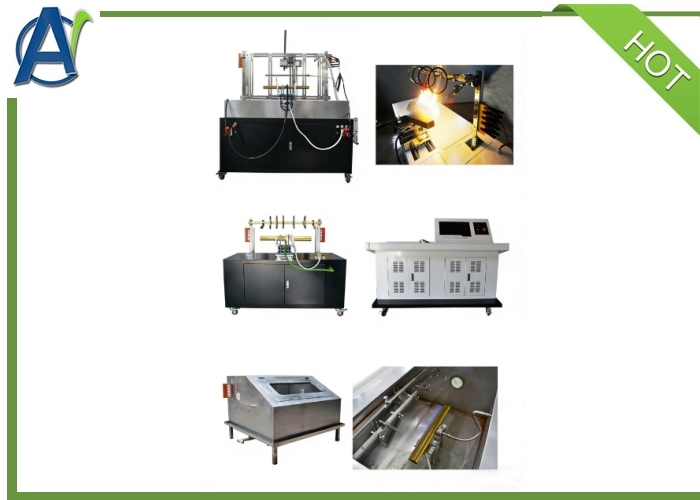

مشخصات فنی
• براکت آزمایش مقاومت در برابر آتش: 1500mm ((W) x 700mm ((D) x 1200mm ((H)
1500mm ((W) x800mm ((D) x1575mm ((H)
• اندازه اتاق کنترل: 1580mm ((W) x 825mm ((D) x 1200mm ((H)
• اندازه مخزن آب: 1270mmx 1200mmx 900mm
• اتاق آزمایش: (از طرف مشتری ارائه می شود)
•منبع هوا: پروپان، هوای فشرده خشک (که توسط مشتری ارائه می شود)
• منبع برق: سه فاز پنج سیم AC380V 50/60Hz 30A.

BS 6387 IEC 60331بررسي کننده مقاومت در برابر آتش تحت شرایط آتش (استانداردی کامل) 1
سوالات عمومی
  1. زمان تحویل چقدر است؟
    حدود 90 روز
  2. شرایط پرداخت شما چيه؟
    30٪ پرداخت شده توسط T / T پیش پرداخت شده توسط T / T قبل از حمل و نقل.
  3. شرایط تضمینی شما چیه؟
    گارانتی تمام محصولات 1 سال است.در طول این دوره،ما مسئول تمام نقص های ناشی از ما هستیم.و ما می توانیم پشتیبانی فنی را در طول عمر ارائه دهیم.
  4. ميتوني آموزش بدي؟
    ما می توانیم آموزش در کارخانه و آموزش آنلاین را به صورت رایگان ارائه دهیم. اگر نصب و آموزش در محل مورد نیاز باشد، لطفاً هزینه بلیط، اقامت و حقوق USD280 / روز برای هر فرد را پرداخت کنید.
