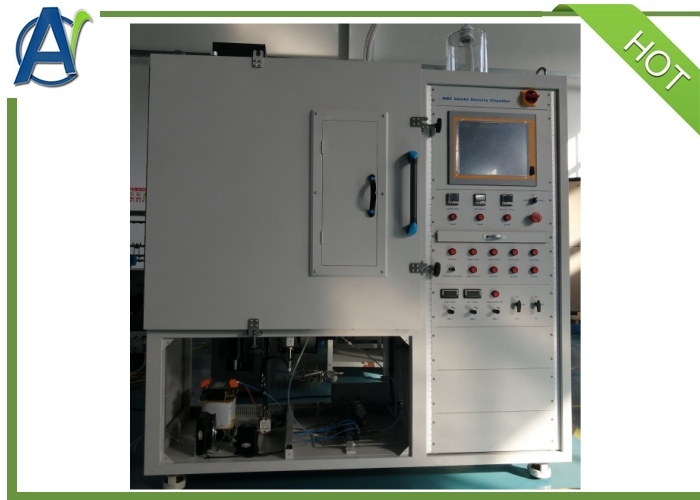

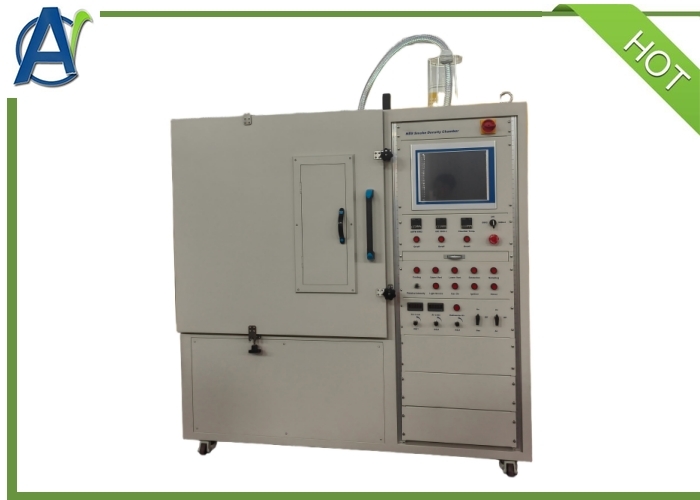

محفظه تست چگالی دود NBS مطابق با ISO5659-2 و ASTM E662

تستمد طريقة اختبار محفظة اختبار كثافة دود NBS من المعهد الوطني للمعايير والتكنولوجيا NIST (السلف لـ NBS) في الولايات المتحدة، وقد تم الترويج لها وتطبيقها في العديد من مجالات الاختبار. يمكن استخدام طريقة الاختبار هذه للكشف عن مستوى كثافة الدخان لمنتجات البلاستيك، والمواد غير المعدنية في النقل بالسكك الحديدية، والمواد غير المعدنية في السفن، ومنتجات الأسلاك والكابلات، وما إلى ذلك. وفقًا لطريقة الاختبار هذه، فإن المعايير المطبقة بشكل عام هي ASTM E662، و ISO 5659-2، وطريقة اختبار كثافة الدخان NES 711 في المعايير الوطنية. تتمتع طريقة الاختبار هذه بنتائج اختبار أكثر دقة من الطريقة السابقة لجهاز اختبار كثافة دخان مواد البناء. في الوقت نفسه، يستخدم المستشعر البصري أنبوب مضاعف ضوئي أكثر دقة، والذي يمكنه التقاط التغييرات الدقيقة في محتوى الدخان في الصندوق؛ إذا تم اختيار أجهزة اختبار أخرى، مثل أنبوب الكشف عن الغاز Delge، يمكن إجراء اختبار سمية الدخان وفقًا لمعايير الطيران، ويمكن توصيله بمعدات تحويل فورييه بالأشعة تحت الحمراء FTIR لإكمال التحليل النوعي والكمي لمحتوى الدخان.

الصناعات المطبقة: النقل بالسكك الحديدية، مواد الطيران، المواد البحرية، الكابلات والأسلاك، ومجالات أخرى

ASTM E662: طريقة الاختبار القياسية للكثافة البصرية المحددة للدخان الناتج عن المواد الصلبة؛

BS 6401: طريقة المعيار البريطاني للقياس، في المختبر، للكثافة البصرية المحددة للدخان الناتج عن المواد؛

NFX 70-100: لتقييم التصنيف F (كثافة الدخان والسمية)؛

UL 2556: طرق اختبار الأسلاك والكابلات (لانبعاث الدخان)؛

ISO 5659-2: البلاستيك - توليد الدخان - الجزء 2: تحديد الكثافة البصرية عن طريق اختبار غرفة واحدة؛

NES 711: تحديد مؤشر الدخان لمنتجات الاحتراق من عينات صغيرة من المواد؛

GBJ 1916: المواصفات العامة للكابلات منخفضة الدخان والأسلاك المرنة للاستخدام على متن السفن (قسم اختبار كثافة الدخان)

HB 6577: طريقة اختبار كثافة الدخان للمواد غير المعدنية في الأجزاء الداخلية لمقصورة الطائرات المدنية؛

EN 45545-2+A1:2022

BS EN 1021

IMO FTPC الجزء 2

DIN 5510-2

NFPA 258

ASTM F814

1. الأبعاد الداخلية لغرفة اختبار صندوق كثافة الدخان هي 914 مم × 914 مم × 610 مم، وتم معالجة الجدران الداخلية والخارجية بطبقة PTFE، والتي يمكنها مقاومة تآكل الغازات المسببة للتآكل الشديد وإطالة عمر الصندوق بشكل كبير؛

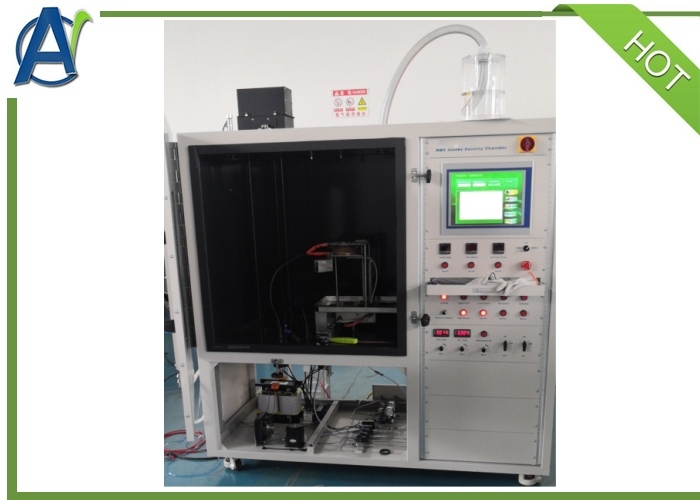

2. يعتمد الصندوق على تصميم باب مفتوح بالكامل، مما يسهل على المستخدمين تنظيف الجزء الداخلي من صندوق الاختبار. عند استبدال ملحقات الاختبار القياسية المختلفة، يمكن أيضًا زيادة الكفاءة بشكل كبير؛
3. تركيب أجهزة تسخين مساعدة على الجدار الخارجي لحجرة صندوق الاختبار، وتعيين درجة الحرارة داخل الصندوق وفقًا لمتطلبات المعايير المختلفة؛
4. تركيب جهاز رقائق الألومنيوم المقاوم للانفجار داخل الصندوق، والذي يمكن أن يقلل من المخاطر الشخصية لأفراد الاختبار في حالة وقوع حوادث؛
5. يوجد منفذ لتخفيف الضغط في الجزء العلوي من الصندوق، وهو متصل بزجاجة سعة تنظيم الضغط ويمكنه ضبط الضغط الداخلي للصندوق؛
6. تم تجهيز الجزء العلوي والسفلي من الصندوق بأسطوانات متحركة تلقائية لاستنشاق الدخان وتفريغه؛

7. صندوق الدخان مجهز بجهاز فرن إشعاع ASTM E662، يمكنه توفير خرج إشعاع حراري بقوة 25 كيلو واط/م2؛

8. غرفة الدخان مجهزة بموقد ASTM E662 ذي ستة رؤوس قياسي، يمكن استخدامه بالاقتران مع فرن إشعاع لاختبار الاحتراق باللهب؛
9. توفير مسعر لوح نحاسي مبرد بالهواء، والذي يمكنه ضبط درجة حرارة سطحه باستخدام طريقة التبريد الخلفي أثناء الاختبار؛
10. صندوق كثافة الدخان مجهز بجهاز مخروط إشعاع ISO 5659-2/GB/T8323، يمكنه توفير خرج إشعاع حراري بقوة 50 كيلو واط/م2؛
11. توفير مواقد لهب مفتوح قياسية ISO 5659-2/GB/T8323، والتي يمكن استخدامها لاختبار الاحتراق باللهب مع مخروط إشعاع؛
12. توفير مقياس تدفق حراري مبرد بالماء SB، مع شهادة قياس قياسية مصاحبة؛
13. يمكن تجهيزه بمصدر مياه تبريد ذاتي الدوران، دون الحاجة إلى مصدر مياه تبريد خارجي، مما يجعله مناسبًا للمستخدمين؛
14. صندوق الدخان البصري مجهز بجهاز وزن، قادر على إجراء اختبار كثافة دخان MOD واختبار التحليل الحراري للمواد؛
15. نطاق المستشعر هو 0-2000 جرام ودقة 0.1 جرام؛
16. تم تجهيزه بموقد لهب مفتوح NES 711 ومروحة خلط (اختياري)؛

17. يتم التبديل بين الفرن الإشعاعي والمخروط الإشعاعي عبر موصلات الطيران - يقوم المستخدمون ببساطة بتوصيل أو فصل للتبديل بين أجهزة الاختبار للمعايير المختلفة.

18. يتم تركيب صندوق دخان بصري فوق الغرفة. مستقبل الضوء هو أنبوب مضاعف ضوئي ذو نافذة جانبية مع استجابة طيفية S-4، مما يحقق دقة نقل ضوء تصل إلى 0.0001%.

19. وفقًا للتغيرات في ظروف كثافة الدخان، يقوم الجهاز تلقائيًا بالتبديل بين ثلاثة نطاقات: صافي، مرشح، ومظلم.

20. يتم تركيب مرشح كثافة محايدة ND2 في الصندوق المظلم، مما يسهل على المستخدمين المعايرة الذاتية ويمكن أيضًا تبديله تلقائيًا أثناء الاختبار.

21. مصدر ضوء المصباح المتوهج يقع في الجزء السفلي من الغرفة، ويوفر خرج بقعة ضوء موحدة.

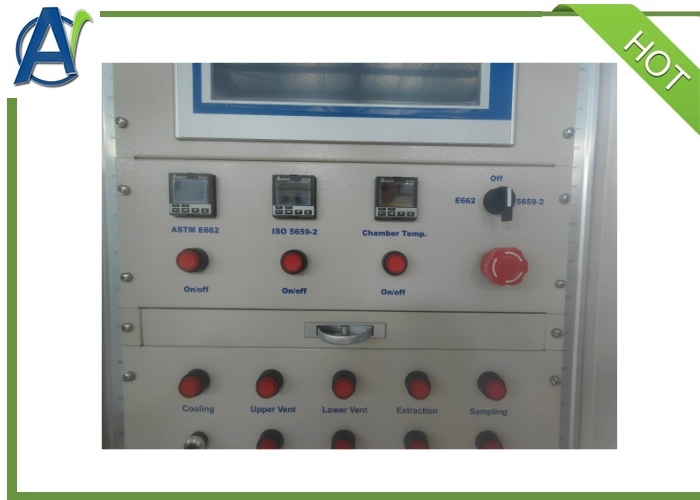

22. تتميز غرفة اختبار كثافة الدخان بتصميم متكامل مجهز بجهاز كمبيوتر بشاشة تعمل باللمس. يمكن للمستخدمين تشغيل برنامج الاختبار، مع إعداد العملية بأكملها والتحكم فيها بواسطة الكمبيوتر.

23. يتم توفير طابعة مدمجة. عند اكتمال الاختبار، يمكن للمستخدمين طباعة تقرير الاختبار من خلال برنامج الاختبار.

IV. المواصفات

التكوينات الرئيسية

الكمبيوتر: لوحة شاشة تعمل باللمس مقاس 17 بوصة
الفرن: يولد سعرات حرارية ثابتة تبلغ 25 كيلو واط/م2
المخروط: يمكنه توليد حرارة إشعاعية متغيرة تتراوح من 10 إلى 70 كيلو واط/م2، ويتم قياس هذه الحرارة الإشعاعية باستخدام مقياس التدفق الحراري من نوع Schmidt-Boelter

المتطلبات الكهربائية:

مصدر الطاقة: 220 فولت تيار متردد، 60 هرتز، 15 أمبير

المتطلبات البيئية:

للاستخدام الداخلي فقط
الارتفاع: يصل إلى 2000 متر
درجة حرارة المحيط: 13-30 درجة مئوية (56-86 درجة فهرنهايت)
الرطوبة النسبية: 25-75%
درجة حرارة التخزين: 10-43 درجة مئوية (50-110 درجة فهرنهايت)
رطوبة التخزين النسبية: 20-80%
فئة التركيب: II
درجة التلوث: 2

متطلبات إمداد الغاز:

الهواء المضغوط: ضغط الإمداد الأدنى 0.5 ميجا باسكال، وصلة سريعة M6
غاز البروبان: ضغط الإمداد الأدنى 0.5 ميجا باسكال، خرطوم غاز مقاوم للانفجار بقطر داخلي M6

1. ما هو وقت التسليم؟

   حوالي 60 يومًا.

2. ما هي شروط الدفع الخاصة بك؟

   يتم دفع 30٪ بواسطة T/T مقدمًا، ويتم دفع 70٪ بواسطة T/T قبل الشحن.

3. ما هي شروط الضمان الخاصة بك؟

   ضمان جميع المنتجات هو سنة واحدة. خلال هذه الفترة، نحن مسؤولون عن جميع الأعطال التي تسببنا فيها. ويمكننا توفير دعم فني مدى الحياة.

4. هل يمكنك توفير التدريب؟

   يمكننا توفير التدريب في مصنعنا والتدريب عبر الإنترنت مجانًا. إذا كان مطلوبًا التركيب والتدريب في الموقع، يرجى دفع تذاكر السفر والإقامة والراتب 280 دولار أمريكي/اليوم لكل شخص.
